압출 형상이 열 설계에서 첫 번째 결정인 이유
모든 산업용 냉각 문제는 동일한 질문에서 시작됩니다. 즉, 불필요한 질량이나 비용을 추가하지 않고 주어진 단면적이 이동하는 공기에 노출될 수 있는 표면적이 얼마나 되는지입니다. 알루미늄 압출 프로파일은 특수 재료보다는 기하학적 구조를 통해 이 문제를 해결합니다. 열 관리 압출 이미 전도성, 무게, 기계 가공성의 유리한 균형을 제공하고 있습니다. 실제 엔지니어링 변수는 핀 모양, 간격 및 깊이입니다. 이것이 톱니 모양 핀 디자인 및 방사형 해바라기 레이아웃과 같은 프로필 제품군이 서로를 대체하는 것이 아니라 나란히 존재하는 이유입니다.
이 기사에서는 LED 드라이버, 모터 컨트롤러, 전원 공급 장치 및 모듈식 장비 프레임에 일반적으로 지정되는 4가지 압출 프로파일을 분석한 다음 엔지니어와 조달 팀이 데이터시트만 사용하는 것이 아니라 듀티 사이클에 프로파일을 일치시킬 수 있도록 실제적인 비교를 제공합니다.
열이 실제로 알루미늄 프로파일을 떠나는 방법
프로파일을 비교하기 전에 열이 압출에 들어간 후 열이 따라가는 경로를 확인하는 것이 도움이 됩니다. 베이스는 구성 요소에서 열을 멀리 전달하고, 핀 어레이는 공기와의 접촉 면적을 늘리며, 공기 흐름(자연 또는 강제)은 핀 표면에서 열을 멀리 전달합니다. 이 세 가지 단계 중 하나를 무시하는 프로필은 금속을 얼마나 많이 사용하는지에 관계없이 성능이 저하됩니다.
톱니 모양의 라디에이터 프로파일: 밀리미터당 표면적 최대화
는 톱니 모양의 라디에이터 프로필은 연속적인 직선 지느러미를 남기지 않고 지느러미 필드를 좁은 이빨 모양의 세그먼트로 자릅니다. 이는 평평한 핀 표면을 따라 형성되는 공기의 경계층을 방해합니다. 그렇지 않으면 공기가 핀 길이를 따라 더 멀리 이동할 때 열 교환이 느려집니다. 자연 대류 응용 분야에서 톱니 모양의 표면에 걸쳐 해당 경계층을 반복적으로 파괴하면 동일한 전체 설치 공간의 매끄러운 지느러미 돌출과 비교하여 의미 있는 마진만큼 효과적인 열 방출을 증가시킬 수 있습니다.
세레이션이 가장 도움이 되는 곳
- 강제 공기 흐름이 제한되거나 없는 밀폐형 장비 캐비닛
- 작은 설치 공간이 필요한 LED 드라이버 하우징
- 날카로운 스파이크가 아닌 지속적이고 안정적인 열 부하가 있는 애플리케이션
톱니 모양은 동일한 두께의 직선형 핀에 비해 핀 깊이를 약간 감소시키기 때문에 이 프로필은 노출된 가장자리 표면의 큰 이득을 위해 소량의 원시 핀 길이를 교환합니다. 이는 자연 대류에서 더 관련성이 높은 측정항목입니다.
해바라기 라디에이터 프로필: 360도 냉각을 위한 방사형 핀 분포
는 해바라기 라디에이터 프로필은 중앙 코어 주위에 핀을 방사형으로 배열하여 평행한 플레이트가 아닌 스포크와 유사합니다. 이 레이아웃은 단일 평면을 따라 소산을 집중시키는 대신 모든 방향으로 열을 고르게 분산시킵니다. 이는 천장 장착형 또는 자립형 LED 설비와 같이 예측할 수 없는 각도에서 유입되는 공기 흐름이 장착된 구성 요소에 중요합니다.
방사형 핀 레이아웃은 장착 방향에 관계없이 일관되게 작동하므로 설치 계획 중에 공기 흐름 방향을 지정할 필요성이 줄어듭니다.
또한 방사형 설계는 고정 장치 본체 전체에 걸쳐 열을 보다 균일하게 발산하는 경향이 있어 고전력 LED 및 산업용 조명 인클로저에서 흔히 발생하는 문제인 외부 하우징의 핫스팟 위험을 낮춥니다.
4040 흐름 알루미늄 와이어 프로파일: 케이블 라우팅이 내장된 구조적 프레임
열 또는 산업 시스템의 모든 압출이 열을 직접 발산하는 것은 아닙니다. 는 4040 흐름 알루미늄 와이어 프로파일 단면이 40mm x 40mm인 모듈식 T-슬롯 섹션으로, 워크스테이션, 컨베이어 지지대 및 장비 인클로저용 구조 프레임을 구축하는 동시에 눈에 띄지 않는 배선 또는 튜브 라우팅을 위한 내부 채널을 제공하도록 설계되었습니다.
냉각 시스템 어셈블리의 일반적인 역할
- 방열판 패널 또는 팬 트레이를 지지하는 외부 프레임 형성
- 전원 및 센서 케이블을 뜨거운 표면에서 멀리 배치
- 장비 레이아웃 변경에 따라 도구 없이 재구성 가능

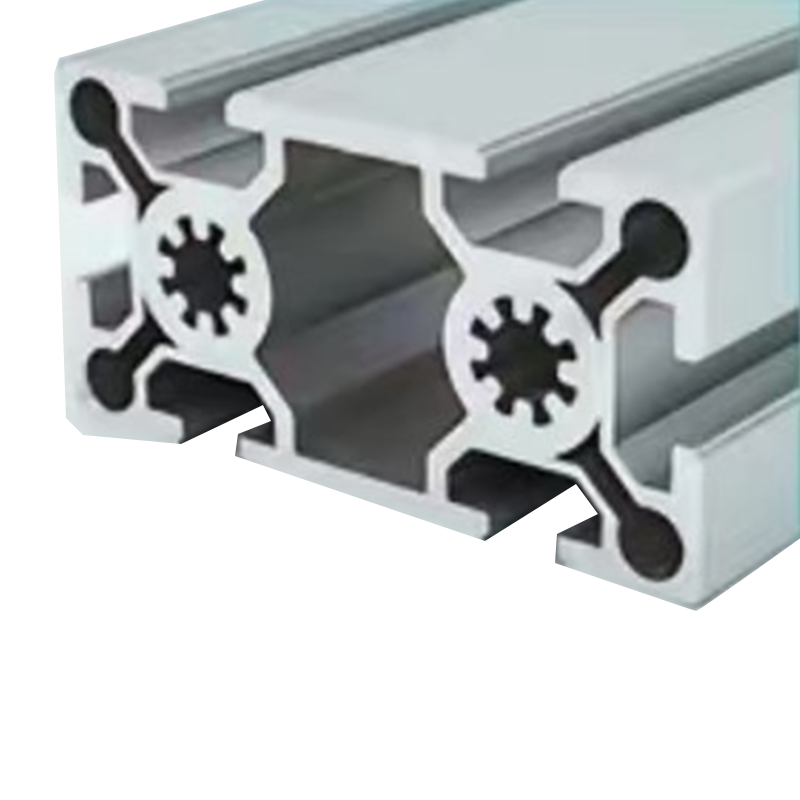

4080 넓은 직사각형 튜브: 대형 어셈블리를 위한 내하중 지지대
프레임이 더 먼 거리에 걸쳐 있어야 하거나 더 무거운 방열판 패널을 운반해야 하는 경우, 4080 와이드 직사각형 튜브 동일한 T-슬롯 로직을 더 넓은 40mm x 80mm 섹션으로 확장합니다. 폭이 추가되면 하중이 가해졌을 때 섹션의 굽힘에 대한 저항이 증가하는데, 이는 프레임이 대형 라디에이터 패널, 산업용 인클로저 또는 다중 선반 장비 랙을 지원할 때 중요합니다.
더 가벼운 내부 프레임을 위한 4040 섹션과 기본 하중 지지 범위를 위한 4080 섹션을 결합하는 것은 단일 조립에서 구조적 강성과 자재 비용의 균형을 맞추는 일반적인 방법입니다.
단면 거동을 한눈에 비교하기
프로필 선택 참조 표
| 프로필 | 주요 기능 | 핀 또는 슬롯 패턴 | 가장 적합한 대상 |
|---|---|---|---|
| 톱니 모양의 radiator | 는rmal dissipation | 분할된 이빨 지느러미 | 컴팩트한 자연 대류 인클로저 |
| 해바라기 radiator | 는rmal dissipation | 방사형 스포크 핀 | 전방향 조명기구 |
| 4040 플로우 와이어 프로파일 | 구조적 프레임 | 와이어 채널이 있는 40x40 T 슬롯 | 조명 프레임 및 케이블 관리 |
| 4080 와이드 튜브 | 구조적 프레임 | 와이어 채널이 있는 40x80 T 슬롯 | 긴 스팬, 내력 어셈블리 |
프로필을 애플리케이션에 일치시키기
는 decision usually comes down to two questions: is the goal heat dissipation or structural support, and if it is thermal, will airflow arrive from a fixed direction or from multiple angles. A serrated profile suits a fixed-orientation enclosure with limited airflow, while a sunflower profile suits a suspended or free-standing fixture exposed to air on all sides. Once the thermal profile is chosen, framing needs are addressed separately with 4040 sections for lighter internal structure and 4080 sections wherever the assembly needs to resist bending across a longer span.
빠른 결정 체크리스트
- 고정된 장착 방향 및 밀폐형 하우징: 톱니 모양 핀 형상 고려
- 여러 측면에서 공기 흐름이 이루어지는 개방형 장착: 방사형 해바라기 형상 고려
- 가벼운 내부 프레임 또는 케이블 라우팅: 40x40 프로파일
- 긴 스팬 또는 더 무거운 패널 하중: 40x80 프로파일
자주 묻는 질문
Q1: 톱니 모양의 핀 표면이 압출의 구조적 강도를 감소시키나요?
는 serration is limited to the fin tips and does not significantly affect the base thickness, so overall structural integrity for mounting purposes remains largely unchanged.
Q2: 해바라기 라디에이터를 수직뿐만 아니라 수평으로도 장착할 수 있나요?
예, 방사형 핀 배열은 한 방향을 선호하는 평행 핀 설계와 달리 장착 방향에 관계없이 일관되게 작동하도록 특별히 설계되었습니다.
Q3: 너비 외에 4040 프로파일과 4080 프로파일의 차이점은 무엇입니까?
더 넓은 단면적 외에도 4080 프로파일은 하중 시 굽힘에 대한 더 큰 저항을 제공하므로 프레임 내에서 더 긴 비지지 스팬에 더 적합합니다.
Q4: 4040 및 4080 프로필을 통해 배선을 내부적으로 라우팅할 수 있습니까?
두 프로파일 모두 케이블 또는 튜브 라우팅을 위한 내부 채널을 포함하여 배선을 보호하고 프레임 구조 내에서 보이지 않게 유지합니다.
Q5: 이러한 압출 프로파일에는 일반적으로 양극 산화 처리가 적용됩니까?
아노다이징은 구조 및 라디에이터 프로파일 모두에 대한 일반적인 마감 단계로, 열 또는 구조 성능에 영향을 주지 않고 표면 내구성과 내식성을 향상시킵니다.
